Элина 10 декабря
Если кран относится к санитарно-технической арматуре, то в соответствии с ГОСТ 19681-94, в зависимости от рабочего давления арматуру подразделяют на две группы:
I - с рабочим давлением до 1,0 МПа;
II - с рабочим давлением до 0,63 МПа.
В Вашем случае PN 30, это номинальное давление 30 кгс/см2 и не относится ни к одной из групп.
Если кран относится к трубопроводной арматуре по ГОСТ 21345-2005, то маркировка означает:
DN 20 – номинальный диаметр;
¾ - присоединительные размеры;
PN 30 – номинальное давление.
Ольга 9 декабря
Применение марок материалов, не указанных в НД, допускаются при положительном заключении специализированной (экспертной) организации, согласовании их с ОАО «Газпром» и Ростехнадзором.
Коновалов Миша, Группа компаний Магистраль 6 декабря
ЦКБ К99074 – это затворы комбинированные (с функцией обратных затворов).
ЦКБ К01033 - это клапаны запорно-обратные.
Данные изделия являются разработкой ЗАО «НПФ «ЦКБА».
Для получения более подробной информации необходимо направить по факсу: (812) 458-72-22 или по e-mail: info@ckba.ru официальный запрос.
Какими нормативными документами регламентируются материалы, применяемые для наплавки уплотнительных поверхностей запорной арматуры. В частности, можно ли использовать для наплавки корпусов и штоков запорных вентилей, работающих при Т>550оС, порошковую сварочную проволоку EndoTec DO*04 производства фирмы Castolin?
Пинаев Владимир Георгиевич, ЗАО «Барнаульский котельный завод» 4 декабря
Георгий Владимирович, АРМТОРГ.РУ 2 декабря
- СНиП 3.05.03-85 «Строительные нормы и правила. Тепловые сети», в п. 4.8 которого указан допуск на перпендикулярность плоскости фланца к оси трубопровода;
- ТИ 34.70-042-85 «Типовая инструкция по эксплуатации, ремонту и контролю стационарных трубопроводов сетевой воды», в п. 5.3.7 указан допуск на непараллельность фланцев.
Считаем, что заказчик должен сообщить исполнителю перечень нормативных документов, которым должна соответствовать выполняемая разработка.
Гибадуллин Валерий Карипович, Уралстройкомплект 2 декабря

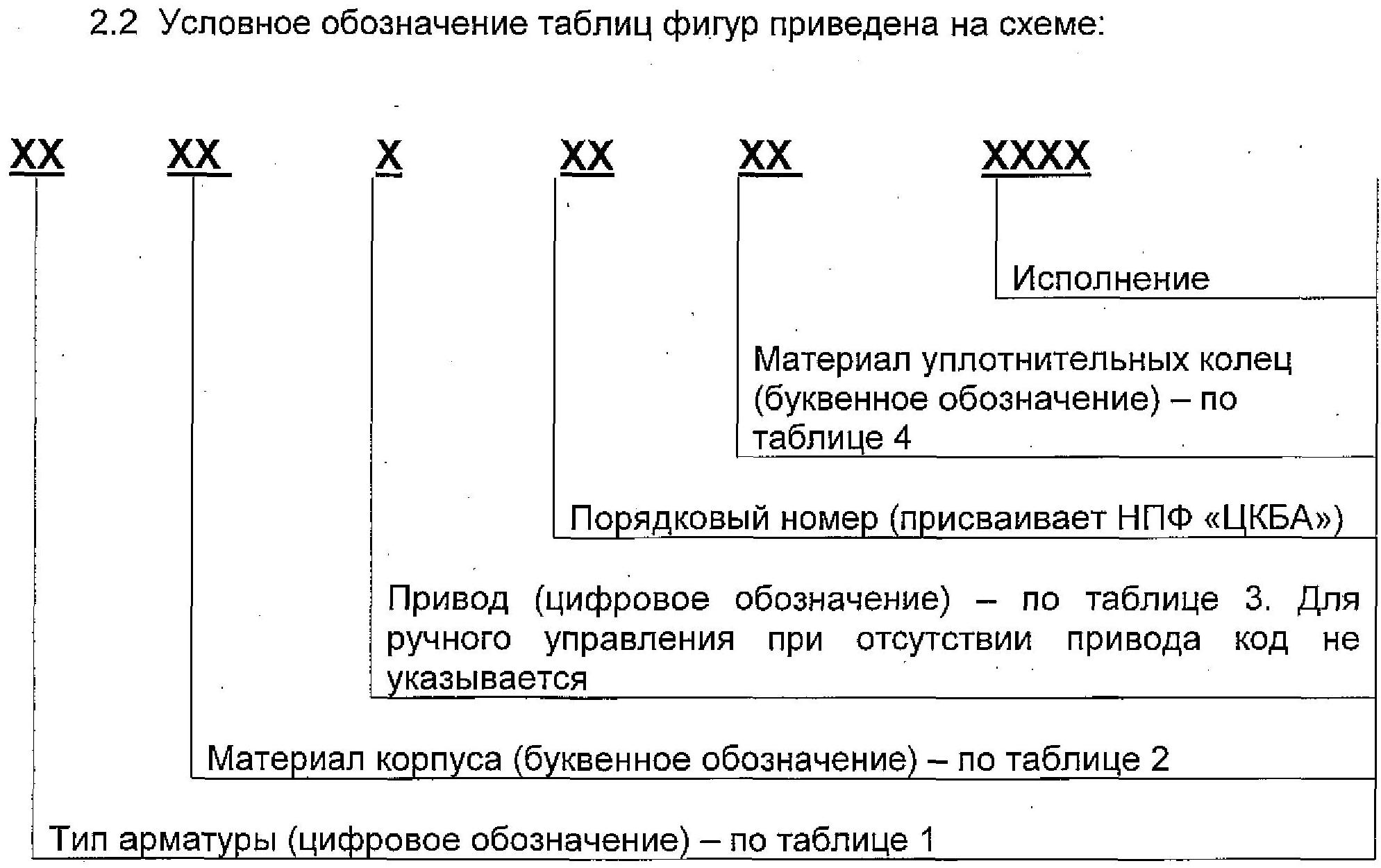

Согласно стандарту СТ ЦКБА 023-2007 «Арматура трубопроводная. Таблицы фигур. Правила обозначения и регистрации» обозначение «бк» означает: Без вставных или наплавленных колец.

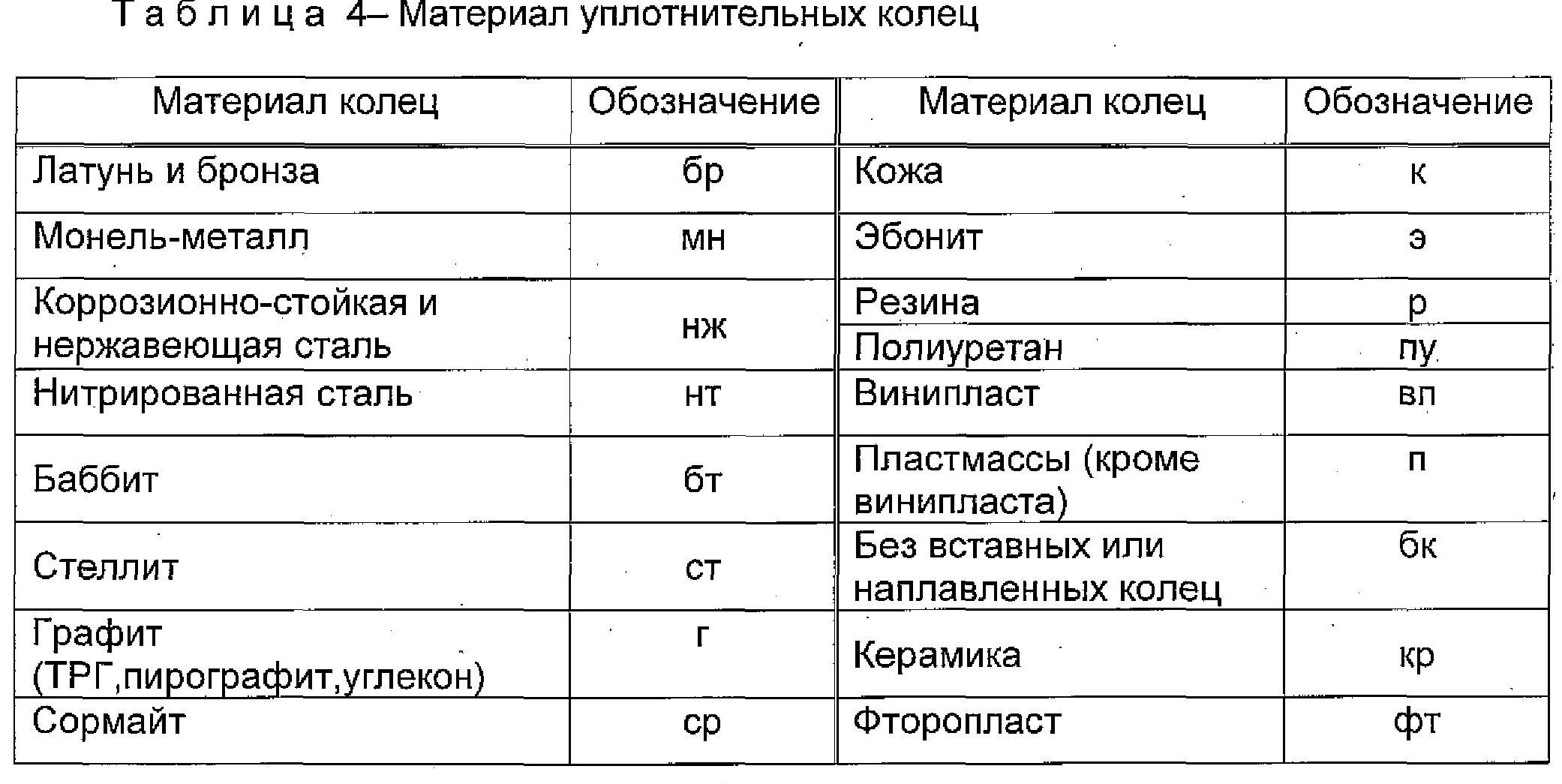

Приводим выписку из стандарта:
Прошу уточнить, о каких именно покрытиях, для какого типа арматуры идёт речь, и в каких нормативных документах регламентируются виды этих покрытий и их применение.
Спасибо.
Дмитрий, Уралкалий 2 декабря
— ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору»;
— СТ ЦКБА 079-2010 «Покрытия лакокрасочные. Общие технические условия, технологический процесс».
Порекомендуйте, пожалуйста, запорную арматуру на пар параметрами Ру16 кгс/см2 С 2, Т = 250 град., Ду 400, 250, 200 для установки на коллекторе в котельной. Спасибо.
С уважением, Зеленкова Ирина Вениаминовна
Ведущий инженер группы «Отопление и вентиляция»
Тел.: +7 (81531) 32772
E-mail: izelenkova@phosagro.ru | www.phosagro.ru
ГРУППА «ФОСАГРО»
ООО «ГорноХимический инжиниринг» Кировский филиал
184250, Мурманская обл., г. Кировск, ул. Ленинградская д. 2.
Зеленкова Ирина Вениаминовна, ОАО «Апатит» 29 ноября
1. ЗАО «Энергомаш (Чехов)-ЧЗЭМ».
2. «Барнаульский арматурный завод».
3. «Таганрогский арматурный завод».
Существуют ли нормативные документы (стандарты), аналогичные ГОСТ Р 54432-2011, на фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 200 и выше?
Юрий Николаевич 25 ноября
1) ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20 — 100 МПа (200 — 1000 кгс/см2). Технические условия»;
2) ГОСТ 28919-91 «Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры» на давление от 14 до 140 МПа;
3) ISO 7005-1:2011"Фланцы трубопроводов. Часть 1. Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения".
С уважением, вед. инженер ПТО Хлюстов А.Г.
Хлюстов Александр Георгиевич, ОАО «Красноярская ТЭЦ-1» 22 ноября
