/ Вопросы и ответы

Предлагаем обратиться к изготовителям шиберных (ножевых) задвижек:

1. ООО «Автотор-машстрой» г. Калининград.

2. Фирма TECOFI (Франция) — Московское представительство АО «ТЕКОФИ» г. Москва.

3. CYL Knife Gate Valves S.L. (Испания) — по имеющей у нас справочной информации дистрибьютором данной компании является «1А-ИНЖИНИРИНГ» Украина г. Харьков.

Согласно стандарту СТ ЦКБА 036-2007 «Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник» регулятор давления обозначение по КД — УФ 96272-010-01 зарегистрирован за ПО «Киевпромарматура».

Приводим выписку из стандарта:

ГОСТ 3.1118-82 «Единая система технологической документации. Формы и правила оформления маршрутных карт» устанавливает формы и правила оформления маршрутных карт, применяемых при разработке технологических процессов изготовления или ремонта изделий в основном и вспомогательном производствах.

Оформление форм, бланков и документов:

— ГОСТ 3.1130-93 «Единая система технологической документации. Общие требования к формам и бланкам документов» устанавливает общие требования к формам и бланкам документов.

— ГОСТ 3.1129-93 «Единая система технологической документации. Общие правила записи технологической информации в технологических документах на технологические процессы и операции» устанавливает общие правила записи технологической информации в документах на технологические процессы и операции машиностроения и приборостроения.

Низколегированная сталь 20ГЛ не может быть применена для изготовления арматуры в указанной рабочей среде, в первую очередь из-за наличия в среде ионов хлора.

Также, согласно данным вашего запроса, сталь должна быть стойкой к водородному и сероводородному растрескиванию. Сталь 20ГЛ отсутствует в перечне материалов СТ ЦКБА 052-2008 «Арматура трубопроводная. Требования к материалам арматуры, применяемой для сероводородсодержащих сред», применяемых в средах, вызывающих СКР.

Одновременно сообщаем Вам, что для выбора сталей в средах с повышенным содержанием сероводорода и хлоридов также необходимо учитывать следующие параметры:

— полный хим. состав транспортируемого продукта;

— состав и характеристики механических примесей;

— температура транспортируемой среды;

— температура окружающей среды;

— давление транспортируемой среды;

— скорость потока; — материал трубопровода;

— наличие ингибитора.

Рекомендуем обратиться на заводы-изготовители предохранительного импульсного клапана 8с-3-1:

— ЗАО «Барнаульский котельный завод»;

— ОАО «Сибэнергомаш»;

— «Алтайская машиностроительная компания» (АМК).

ЗАО «НПФ «ЦКБА» не изготавливает расходомерные узлы.

Рекомендуем ознакомиться с ГОСТ 8.586.5-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений», или обратиться на заводы-изготовители расходомерных узлов.

СТ ЦКБА 092-2010 разработан на арматуру, проектирование, изготовление, монтаж и эксплуатация которой производится в соответствии с требованиями ОАО «АК «Транснефть» ОТТ-23.060.30-КТН-246-08 и устанавливает методику расчета допустимых нагрузок от трубопровода на патрубки арматуры для магистральных нефтепроводов PN≥8 МПа.

В данный момент стандарт пересматривается, в связи с новыми требованиями ООО «НИИ ТНН» к нагрузкам на патрубки арматуры.

Для арматуры номинальным диаметром DN 50 – DN 1200 и номинальным давлением PN 1,6 – PN 16,0 МПа уточнены значения продольных сил и изгибающих моментов, действующих на патрубки арматуры от присоединяемых трубопроводов для несейсмостойкого исполнения, сейсмостойкого исполнения и исполнения с повышенной сейсмостойкостью.

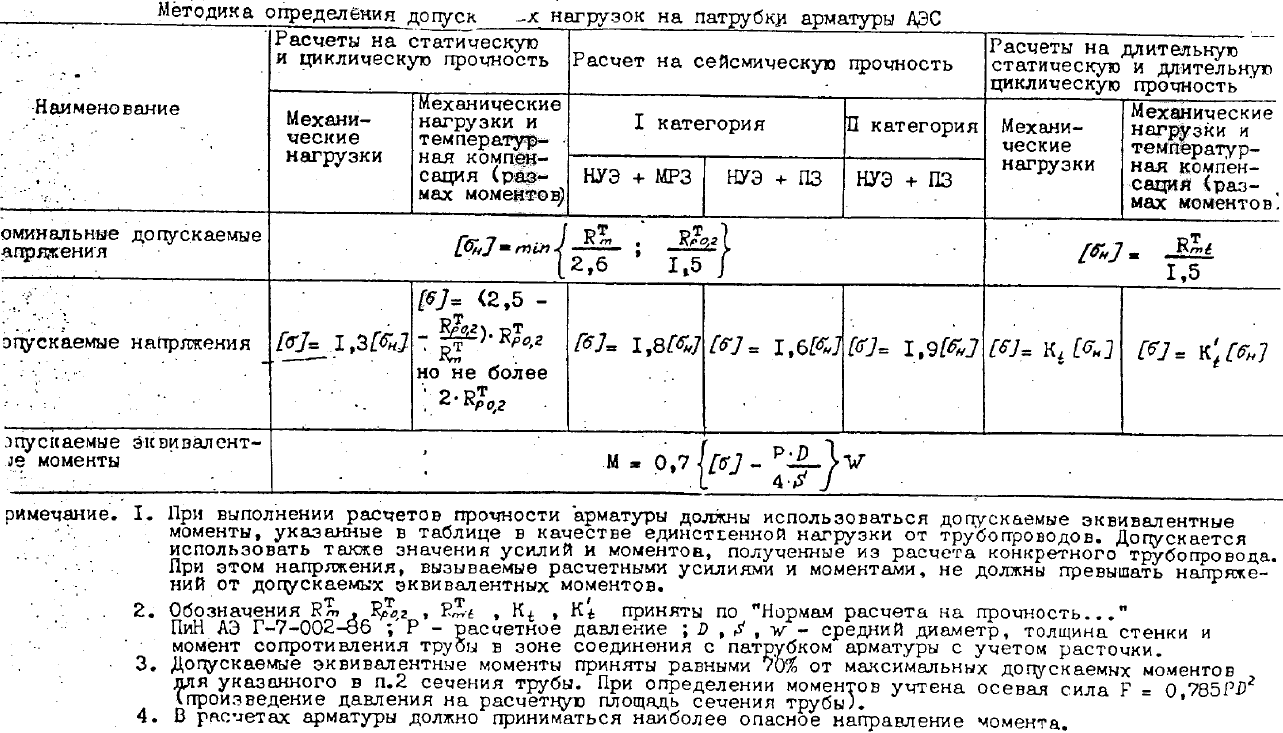

При определении допустимых нагрузок на патрубки арматуры ТЭС рекомендуем пользоваться методикой, применяемой для определения допускаемых нагрузок на патрубки арматуры АЭС. Методика заключается в определении допускаемого эквивалентного момента по среднему диаметру поперечного сечения наиболее тонкой части патрубка.

С 01.09.2012 г. введено изменение № 1 к ГОСТ 28919-91, по которому вводится пункт 1.9 «Фланцы должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке, после проведения прочностного расчета».

Общая высота ответного фланца для устьевого оборудования ГОСТ не регламентирована. Рекомендуем обратиться к изготовителям фланцев, например, ОАО «АК «КОРВЕТ», г. Курган.

Сообщаем для информации — для устьевого оборудования действуют следующие стандарты:

ГОСТ Р 51365-2009 «Нефтяная и газовая промышленность. Оборудование для бурения и добычи. Оборудование устья скважины и фонтанное устьевое оборудование. Общие технические требования».

ГОСТ 13846-89 «Арматура фонтанная и нагнетательная. Типовые схемы, основные параметры и технические требования к конструкции».
