Прошу Вас дать разъяснение по ГОСТ Р 54432-2001: для исполнения уплотнительной поверхности Е1 для DN 50 размер D4=57,5 мм (согласно рис.4, табл.3), а на ответном фланце с уплотнительной поверхностью F1 размер D6=93,5 мм. Может нужно для Е1 брать значения по D2? Или поверхность F1 не является ответной к поверхности Е1?

Сулейманов Р.Н., ООО «Зенит-Химмаш» 22 января

На рисунке 4 ГОСТ Р 54432-2011 для исполнений С1 и Е1 издательством допущена опечатка. Вместо размера «D₄» должен быть размер «D^₂h12» (поправка оформлена и будет в ближайшее время опубликована в ИУС).

Добрый день! Подскажите, пожалуйста, что это за арматура 1020150754-100-02, так же на корпусе выбито А 14097, 8bar , 40^oC. Интересует изготовитель и материал корпуса (не магнитися).

Галимулин Олег Султанович, ЗАО «ИНЭСС» 21 января

ЗАО «НПФ «ЦКБА» не известна трубопроводная арматура с приведённым в Вашем запросе обозначением. По затронутому вопросу рекомендуем обратиться в поисковые системы Интернета.

Здравствуйте, какой производитель может предложить запорный клапан по данным параметрам:
1) клапан угловой запорный фланцевый;
2) Ду40 Ру700 Рр320;
3) температура рабочей среды от - 40 до + 510 ⁰С;
4) рабочая среда - газообразный водород;
5) управление ручное?

Чернигов Аркадий, ООО «Энерготехстрой» 16 января

Информацией о производителях клапана запорного углового на указанные Вами параметры не располагаем.

Для сведения сообщаем, что производителями клапанов запорных угловых на высокое давление являются:
• Конотопский арматурный завод - PN до 700 кгс/см²;
• Пензенский арматурный завод - PN до 700 кгс/см²;
• ЗАО «Сплав-М» - PN до 320 кгс/см².

Прошу выслать каталожный лист клапана ЦКБ П41501 и ЦКБ П41501.

Гуренков Виктор, Интерарм 16 января

Каталожный лист на клапан обратный ЦКБ П41501 размещён на сайте ЦКБА в разделе Каталог продукции. В данный момент на сайте представлена только часть предлагаемой нами продукции. Этот раздел находится в разработке.

Коллеги, здравствуйте! В соответствии с пунктом 6 статьи 7 Федерального закона от 21 июля 1997 г. № 116-Ф3 «О промышленной безопасности опасных производственных объектов» (в действующей редакции) применение технических устройств на опасных производственных объектах осуществляется при условии получения разрешения, выдаваемого федеральным органом исполнительной власти в области промышленной безопасности, если иная форма оценки соответствия технических устройств, применяемых на опасном производственном объекте, обязательным требованиям к ним техническими регламентами не установлена.

Иной формой оценки соответствия технических устройств, применяемых на опасном производственном объекте, является технический регламент «О безопасности машин и оборудования».

В сертификате соответствия на ЗРА, в разделе — «соответствует требованиям нормативных документов» прописаны ГОСТы, ПБ, ТУ, но фразы, что соответствует техническому регламенту «О безопасности машин и оборудования», нет.

Требуется ли в данном случае разрешение на применение?

Виноградов А.Ю., НК-Роснефть 14 января

Если в сертификате соответствия на ЗРА есть раздел «соответствует требованиям нормативных документов», то возможно данный сертификат получен на соответствие ГОСТ Р, а не технического регламента.

Для более точного ответа необходимо прислать копию сертификата соответствия на ЗРА.

Добрый день! Разрешается ли изготавливать штурвалы для задвижек, кранов шаровых, вентилей с ручным приводом собственными силами? Если нет, то каким документом это регламентировано? Если разрешается, то прошу уточнить документ, которому должны соответствовать данные штурвалы? Существуют ли какие-нибудь ограничения? Заранее спасибо.

Артём Александрович, Нефтеремонт 14 января

При разработке и изготовлении маховиков, рукояток и штурвалов рекомендуем руководствоваться:

— ГОСТ 5260-75 «Маховики чугунные для трубопроводной арматуры. Типы, основные размеры и технические требования»;

— ГОСТ 21752-76 «Система человек-машина. Маховики управления и штурвалы. Общие эргонометрические требования»;

— СТ ЦКБА 072-2009 «Арматура трубопроводная. Крутящие моменты и размеры маховиков и рукояток».

Маховики, рукоятки и штурвалы, как и другие детали трубопроводной арматуры, могут изготавливаться непосредственно заводами-изготовителями, либо заказываться по кооперации у специализированных предприятий.

Что означает маркировка задвижки 30нж22бк (такую маркировку нам указал заказчик при монтаже задвижки)?

Борсанова Кульжиян Шагмматоловна, ТОО «МАМАХ» 10 января

Задвижка с таблицей фигур (маркировкой) 30нж22бк не зарегистрирована в ЗАО «НПФ «ЦКБА».

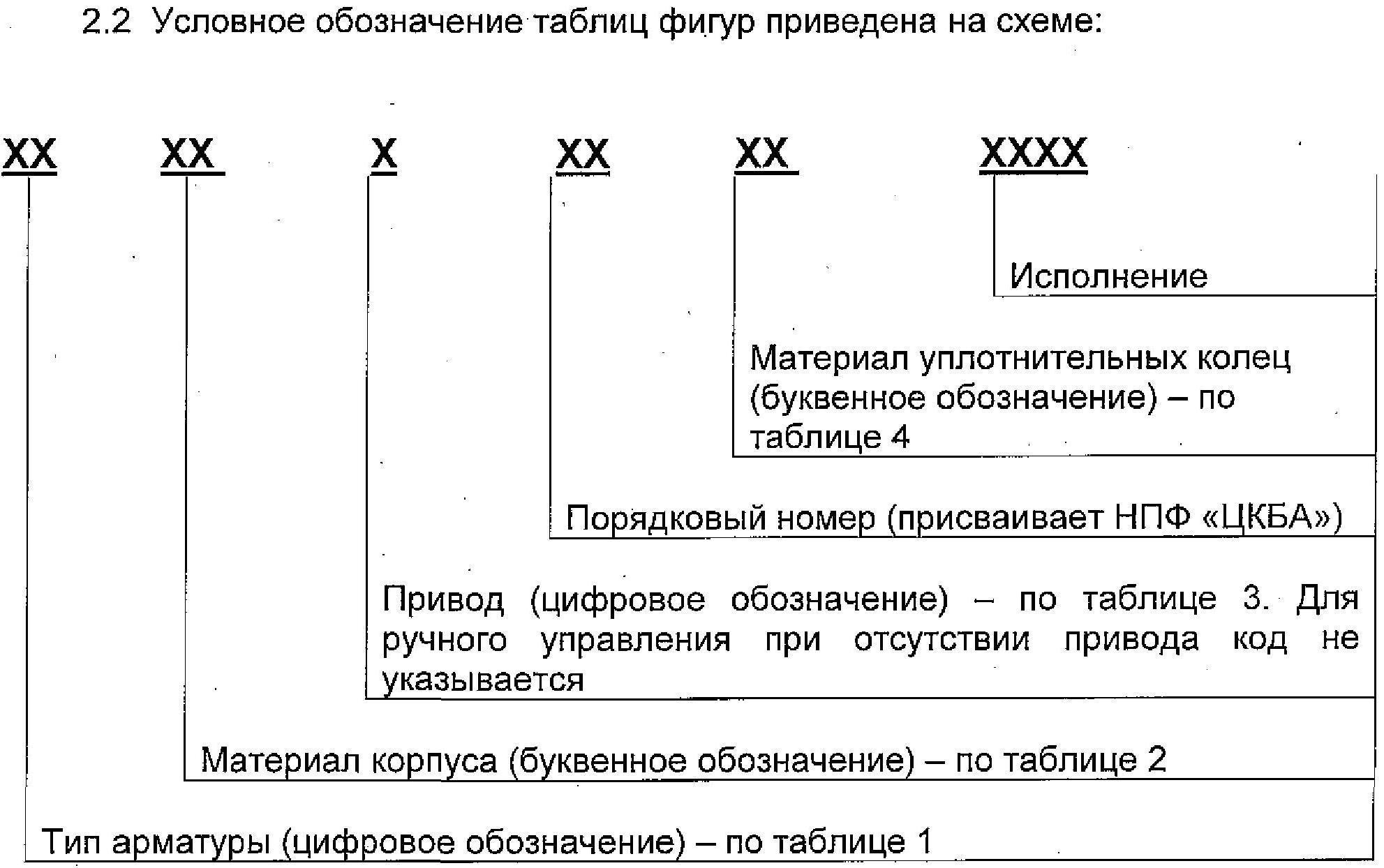

Согласно стандарту СТ ЦКБА 023-2007 «Арматура трубопроводная. Таблица фигур. Правила обозначения и регистрация», приводим выписку из стандарта:

Обозначение 30нж22бк расшифровывается так: Задвижка с корпусом из коррозионно-стойкой (нержавеющей) стали без вставных или наплавленных колец.

Где «22» — порядковый номер, присвоенный предприятием.

По какому нормативному документу разрабатывается паспорт безопасности и декларация безопасности для газовой трубопроводной арматуры? Спасибо.

Щетинин Владимир Валерьевич, АДЛ 10 января

Паспорт безопасности в соответствии с приказом МЧС от 28 февраля 2003 г. разрабатывается для опасных производственных объектов и территорий субъектов РФ, а декларация безопасности разрабатывается в соответствии с приказом МЧС № 222, Госгортехнадзора РФ № 59 от 04.04.96 для промышленных объектов повышенной опасности, а не для технических устройств (включая трубопроводную арматуру).

Требования безопасности трубопроводной арматуры до 15 февраля 2013 года регламентируются «Техническим регламентом о безопасности машин и оборудования», а с 15 февраля будут регламентироваться «Техническим регламентом Таможенного союза о безопасности машин и оборудования, в соответствии с которыми необходимо оформлять «Обоснование безопасности».

Здравствуйте! Стандартами API 6A; ГОСТ Р (ИСО 10423:2003); предусмотрено семь классов материалов по коррозионной стойкости, для узлов и деталей устьевого оборудования. Но не указано, какой из классов (АА÷ НН), необходимо правильно выбрать, если точно определено парциальное давление компонентов газовой смеси.

Например, в нашем случае:

общее давление газовой смеси в системе, равно - 57,0 МРа;
содержание - H₂S = 4,93% , или - 4,93/100 = 0,0493 части от объема газовой смеси;
содержание - CO₂= 1,50% , или - 1,50/100 = 0,015 части от объема газовой смеси;
содержание метана - CH₄= 93,57%, или - 93,57/100 = 0,935 части от объема газовой смеси.

Соответственно:

Парциальное давление компонентов:

РH₂S = 0,0493 х 57,0 = 0,922 МРа; - парциальное давление H₂S

РCO₂ = 0,015 х 57,0 = 0,2805 MPa; - парциальное давление CO₂

Проконсультируйте, пожалуйста, какой класс материала по требованиям - API 6A, правильно указать при разработке технического задания на заказ устьевого и противовыбросового оборудования, при определенных условиях эксплуатации. Возможно ли в соответствии с требованиями NACE MR-0175, применение для корпусных деталей противовыбросового оборудования материалов из Углеродистых или низколегированных сталей, какие в этом случае требования по твердости.

Заранее благодарен Аббязов Руслан. «ERIELL Corporation s.r.o.».

Таблица -3 Рекомендуемые материалы ( API Specification 6A/10423)

Условия эксплуатации	Класс материала	Минимальные требования к материалу
Корпуса, крышки, фланцы, замки	Детали, регулирующие давление, контролирующие напряжения, штоки, мандрели, подвески
Обычная среда эксплуатации General service	АА	Углеродистая или низколегированная сталь	Углеродистая или низколегированная сталь
ВВ	Углеродистая или низколегированная сталь	Нержавеющая сталь
СС	Нержавеющая сталь	Нержавеющая сталь
Кислая среда эксплуатации* Sour service	DD	Углеродистая или низколегированная сталь**
ЕЕ	Углеродистая или низколегированная сталь**	Нержавеющая сталь**
FF	Нержавеющая сталь **	Нержавеющая сталь**
НН	Коррозионностойкие сплавы **	Коррозионностойкие сплавы**
* Определено стандартом NACE MR-0175 ** по согласованию со стандарта NACE MR-0175

Аббязов Руслан Асафович, «ERIELL Corporation s.r.o.» 9 января

По данному вопросу рекомендуем обратиться в специализированную организацию ООО «Научно-исследовательский институт природных газов и газовых технологий — Газпром ВНИИГАЗ», г. Москва.

Как могут одновременно существовать действующий ОСТ 26.260.461-99 и ГОСТ Р 53561-2009, распространяющиеся на прокладки овальные и восьмиугольные?

Каким документом пользоваться?

Если ГОСТ Р заменил ОСТ, то почему информация об этом не прошла в установленном порядке через НИИХиммаш и не отражена ни в его информационных письмах, ни в виде извещения об аннулировании ОСТа?

Андрей Станиславович 9 января

ГОСТ Р 53561-2009 национальный стандарт «Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования» введен впервые и не аннулирует ОСТ 26.260.461-99. Стандарт устанавливает конструкцию, размеры и общие технические требования на стальные прокладки овального, восьмиугольного сечения для фланцевых соединений арматуры с фланцами, имеющими уплотнительную поверхность исполнения 7 по ГОСТ 12815 и исполнения J по ИСО 7005-1, а также конструкцию, размеры и общие технические требования на линзовые прокладки с фланцами, имеющими уплотнительную поверхность исполнения 6 по ГОСТ 12815. Настоящий стандарт распространяется на уплотнительные прокладки овального, восьмиугольного сечения для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см²) по ГОСТ 12815 и ИСО 7005-1, а также на линзовые прокладки для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см²) по ГОСТ 12815.

ОСТ 26.260.461-99 отраслевой стандарт «Прокладки овального и восьмиугольного сечения стальные для фланцев арматуры. Конструкция, размеры и общие технические требования». Стандарт устанавливает конструкцию, размеры и общие технические требования на прокладки стальные овального и восьмиугольного сечения для фланцевых соединений арматуры и трубопроводов на условное давление Ру от 6,3 до 16,0 МПа и температуру от - 70 до 600 ⁰С.

Отличие ГОСТа от ОСТа в том, что:

1. В ГОСТе представлены конструкции и размеры помимо прокладок овального и восьмиугольного сечения, также линзовые прокладки.

2. Номинальное давление по ГОСТу — PN от 6,3 до 20 МПа (от 63 до 200 кгс/см²), по ОСТу — РN от 6,3 до 16,0 МПа.

3. Номинальный диаметр по ГОСТу — DN от 10 до 400, по ОСТу — DN от 15 до 400.
