Здравствуйте! Подскажите, пожалуйста, для клапана сильфонного регулирующего ЦKБ У68514-025 (PN 20МПа) при управлении от электропривода в направлении закрытия допускается «уплотнённое» закрытие от муфты ограничения крутящего момента привода, настроенной на требуемый Мкр? Какая схема управления рекомендуется для управления этим клапаном: уплотнённое закрытие или по концевым выключателям? Спасибо за ответ.
Александр 11 февраля
В клапане сильфонном регулирующем ЦKБ У68514-025 отключение электропривода при закрытии происходит от муфты ограничения крутящего момента электропривода, настроенного на требуемый Мкр.
Здравствуйте! В настоящее время вступили в силу Технические регламенты Таможенного союза, распространяющиеся на трубопроводную арматуру: ТР ТС 010/2011 О безопасности машин и оборудования; ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах; ТР ТС 032/2013 О безопасности оборудования, работающего под избыточным давлением. Необходима ли сертификация для арматуры прямого действия (регуляторов давления, предохранительных клапанов), не содержащей электрических компонентов, по ТР ТС 012?
Руслан 10 февраля
В соответствии с п. 3 ТР ТС 012/2011 «Настоящий технический регламент Таможенного союза распространяется на электрическое (электрооборудование), включая Ех-компоненты, и неэлектрическое оборудование для работы во взрывоопасных средах», т.е., если арматура прямого действия предназначена для применения во взрывоопасных средах, то требуется подтверждение её соответствия требованиям ТР ТС 012/2011 в форме сертификации.
Здравствуйте! Помогите определить статус ГОСТ 22388-90 «Сильфоны однослойные диаметром до 200 мм» — отменён без замены или заменён, какой стандарт действует взамен.
Парамонова Ирина Евгеньевна, ОАО «ВНИТИ ЭМ» 29 января
Согласно сведениям ООО «ТПЗ — Сервис», с 1 января 2010 ГОСТ 22388-90 включён в «Указатель национальных стандартов ограниченного распространения», а также в «Сводный перечень документов по стандартизации оборонной продукции».
С 15 февраля 2011 г. ГОСТ 22388-90 отсутствует в числе отменённых в периодических информационных указателях государственных стандартов (ИУС).
Согласно ГОСТ Р 52720-2007 «Арматура. Термины и определения»: номинальное давление PN (Нрк. условное давление), кгс/см2:
наибольшее избыточное рабочее давление, т.е. указаны конкретные единицы измерения кгс/см2, для других давлений в данном ГОСТе единицы измерения не указаны. В ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие. Ряды» номинальные давления приведены в двойной размерности МПа (кгс/см2), а согласно ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» обозначение номинального диаметра состоит из символов PN и значения давления, выраженного в кгс/см2.
1). Означает ли вышеизложенное, что в технической характеристике чертежа на арматуру номинальное давление нужно указывать только в кгс/см2?
2). Необходимо ли указывать размерность номинального давления при приведении его в технической характеристике чертежа в руководстве по эксплуатации, в паспорте изделия?
3). Допускается ли указывать номинальное давление в двойной размерности (МПа (кгс/см2))?
4). Верна ли будет запись: давление номинальное PN 160? Или же необходимо записывать: давление номинальное, PN 160?
Владимир 24 декабря
1). Номинальное давление в технической характеристике арматуры указывается в кгс/см2 без указания размерности (PN 160) или в двойной размерности, или в МПа с обозначением размерности.
Например: PN 160 или PN 16 МПа (160 кгс/см2), или PN 16 МПа.
2). Указанное в п.1 относится ко всем видам КД, т.е. PN без размерности – в кгс/см2 или с размерностью в МПа, или в МПа и кгс/см2. В ЭД рекомендуется, во избежание ошибок, указывать PN в МПа, или в МПа и кгс/см2.
3). Допускается в двойной размерности.
4). Верна запись: давление номинальное PN 160.
Здравствуйте! Подскажите, пожалуйста, отечественного производителя предохранительных клапанов PN≥320.
Виталий 17 ноября
По имеющейся в ЗАО «НПФ «ЦКБА» справочной информации, клапаны предохранительные до PN 320 кгс/см2 изготавливают ЗАО «Курган спецарматура» и ОАО «ИКАР».
Добрый день! Подскажите, краны 11с67п и 11с41п - откуда они взяли своё название? Оно как-то зарегистрировано? Можем ли мы при изготовлении данных кранов использовать эти наименования? Спасибо за ответ.
Казакова Ольга Сергеевна, ООО ГК «МосТеплоСервис» 13 ноября
В соответствии со стандартом СТ ЦКБА 036-2007 «Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник» данные таблицы фигур 11с41п, 11с67п закреплены за разными организациями. Стандарт является справочным материалом для определения обозначений трубопроводной арматуры и приводных устройств к ней по конструкторской документации (КД) и по таблицам фигур, зарегистрированным в ЗАО «НПФ «ЦКБА».
Приводим выписку из стандарта:
Для сведения сообщаем, что информация по обозначению цифр в таблице фигур приведена в стандарте СТ ЦКБА 023-2007 «Арматура трубопроводная. Таблицы фигур. Правила обозначения и регистрация». Этот стандарт устанавливает правила обозначения и регистрации таблицы фигур.
Пример расшифровки таблицы фигур:
11с41нж — кран (в данном случае — шаровой) из углеродистой стали, дальше указывается порядковый номер (в данном случае — 41), присваиваемый ЦКБА, затем материал уплотнительных колец или же материал внутренних покрытий.
Таблица фигур регистрируется и закрепляется за одним изготовителем. Она может использоваться и другими изготовителями, тогда это отдельно отмечается: в конце таблицы фигур добавляется буква «М», «М1» и т. д., и эти таблицы фигур должны регистрироваться в ЗАО «НПФ «ЦКБА».
Скажите, пожалуйста, какой нормативный документ действует в настоящее время вместо РМ5-61 «Руководящий технический материал для расчёта шпинделей на прочность».
Белоусов В. К., ПКТИ «Атомармпроект» 12 ноября
Нормативный документ РМ 5-61 «Руководящий технический материал для расчёта шпинделей на прочность» не действует, так как существующие ныне программы позволяют быстрее и точнее производить расчёты. Для расчёта шпинделей можно также руководствоваться книгой Д.Ф. Гуревича «Расчёт и конструирование трубопроводной арматуры» (Издание четвёртое, Издательство «Машиностроение», 1969 г.).
Здравствуйте! Подскажите, пожалуйста, на основании каких нормативных документов проектируются и изготовляются клапаны отсечные.
Денисов Анатолий Георгиевич, ООО «БЗТА» 14 октября
В соответствии с ГОСТ Р 52720-2007 п. 5.6:
отсечная арматура - запорная арматура с минимальным временем срабатывания, обусловленным требованиями технологического процесса.
Технические требования к отсечной арматуре определяются ГОСТ или ГОСТ Р на запорную арматуру.
Прошу пояснить, в чём принципиальное отличие задвижек 30с64нж, 30с99нж, 30с96нж? Почему они имеют разные «фамилии»? Как отличить их друг от друга, по какому признаку?
Парамонов Василий 14 октября
В соответствии со стандартом СТ ЦКБА 036-2007 «Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник» данные таблицы фигур 30с64нж, 30с96нж, 30с99нж зарегистрированы за разными организациями. Стандарт является справочным материалом для определения обозначений трубопроводной арматуры и приводных устройств к ней по конструкторской документации (КД) и по таблицам фигур, зарегистрированным в ЗАО «НПФ «ЦКБА».

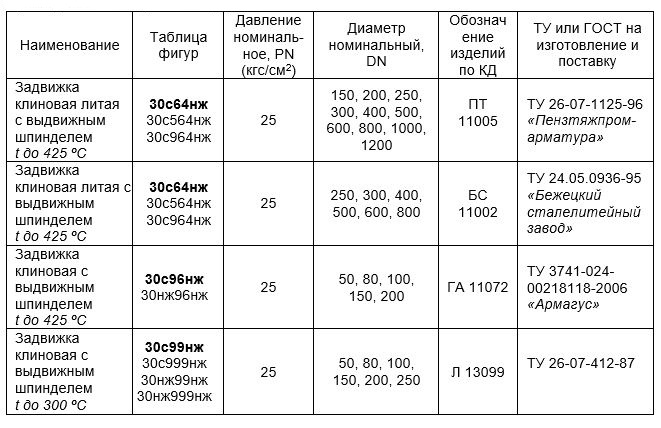

Приводим выписку из стандарта:
Для сведения сообщаем, что информация по обозначению цифр в таблице фигур приведена в стандарте СТ ЦКБА 023-2007 «Арматура трубопроводная. Таблицы фигур. Правила обозначения и регистрация» — стандарт устанавливает правила обозначения и регистрации таблицы фигур.
Пример расшифровки таблицы фигур:
30с64нж — задвижка (в данном случае — клиновая) из углеродистой стали, дальше идёт порядковый номер (в данном случае это — 64), присваиваемый ЦКБА, затем материал уплотнительных колец или же материал внутренних покрытий.
В ГОСТ Р 53561-2009 размеры А, R, h, h2 прокладок DN 125 РN 20 и DN 150 PN 16 не соответствуют размерам канавок под прокладку фланцев по ГОСТ 12815. При стыковке 2-х фланцев соответствующих серий и исполнений с данными прокладками отсутствует зазор между фланцами и прокладка "проваливается". Когда будут откорректированы значения в таблицах ГОСТа?
Иванов А. И., ВНИИНЕФТЕМАШ 9 октября
В ГОСТ Р53561-2009 допущена опечатка в размерах прокладок DN 125, PN 200 и DN 150, PN 160 для фланцев по ГОСТ 12815-80.
Размеры прокладок должны быть следующими:
для DN 125, PN 200 А=13 мм, h=20 мм, R=6,5 мм;
для DN 150, PN 160 А=13 мм, h=20 мм, R=6,5 мм.
Размеры будут откорректированы при разработке изменения к ГОСТ Р53561-2009 в 2015 г.
