30-09-2014

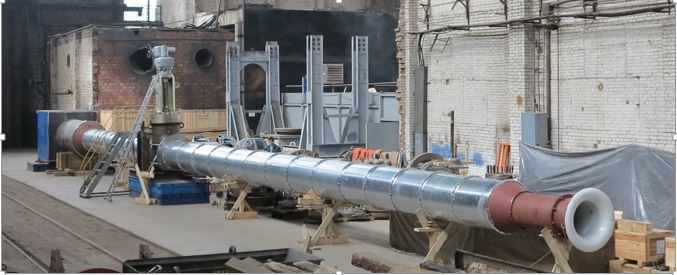

Запущен в эксплуатацию вентиляторный стенд для испытаний арматуры

Cтенд был изготовлен в июне 2014 года, а в сентябре уже запущен в работу.

Аттестат на стенд вентиляторный для испытания арматуры

Испытательный стенд предназначен для проведения следующих видов испытаний трубопроводной арматуры:

  • на работоспособность (проверка функционирования);
  • на наработку ресурса;
  • экспериментальное определение гидравлических характеристик:

1) коэффициента сопротивления ζ;

2) пропускной способности Kv;

3) коэффициента расхода α.






Испытания проводятся в соответствии с требованиями ГОСТ Р 55508 2013 «Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик» на испытательной среде - атмосферный воздух при отношениях абсолютных давлений после Р2 и до Р1 арматуры Р2/Р1>0,9. Стенд работает в режиме всасывания.

На стенде, работающем в режиме нагнетания, проводят испытания на работоспособность (проверку функционирования) и наработку ресурса арматуры, эксплуатируемой в системах вентиляции.

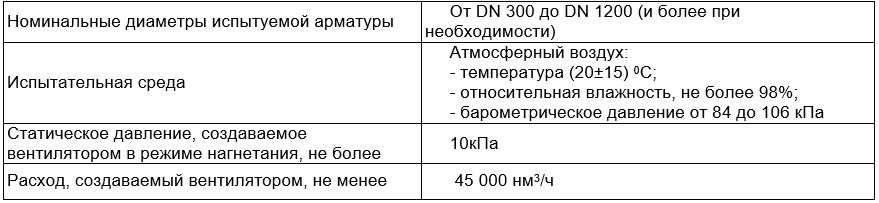

Основные технические характеристики:

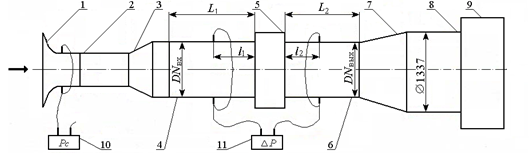

Принципиальная схема стенда — режим всасывания

1 — измерительный коллектор (расходомер — сопло Вентури); 2 — секция воздуховода диаметром, равным диаметру коллектора; 3 — конфузорный или диффузорный переход (в зависимости от DN арматуры) к прямому воздуховоду до испытуемой арматуры; 4, 6 — воздуховод; 5 — испытуемая арматура; 7 — диффузорный переход с диаметра DNарм к воздуховоду диаметром 1337 мм; 8 — секция воздуховода диаметром 1337 мм и длиной 3000 мм; 9 — вентилятор; 10 — прибор для измерения разрежения на измерительном коллекторе; 11 — прибор для измерения перепада давления на испытуемой арматуре.
